12レベル高光度LEDバー

説明

ピッチ変換済みLEDバー

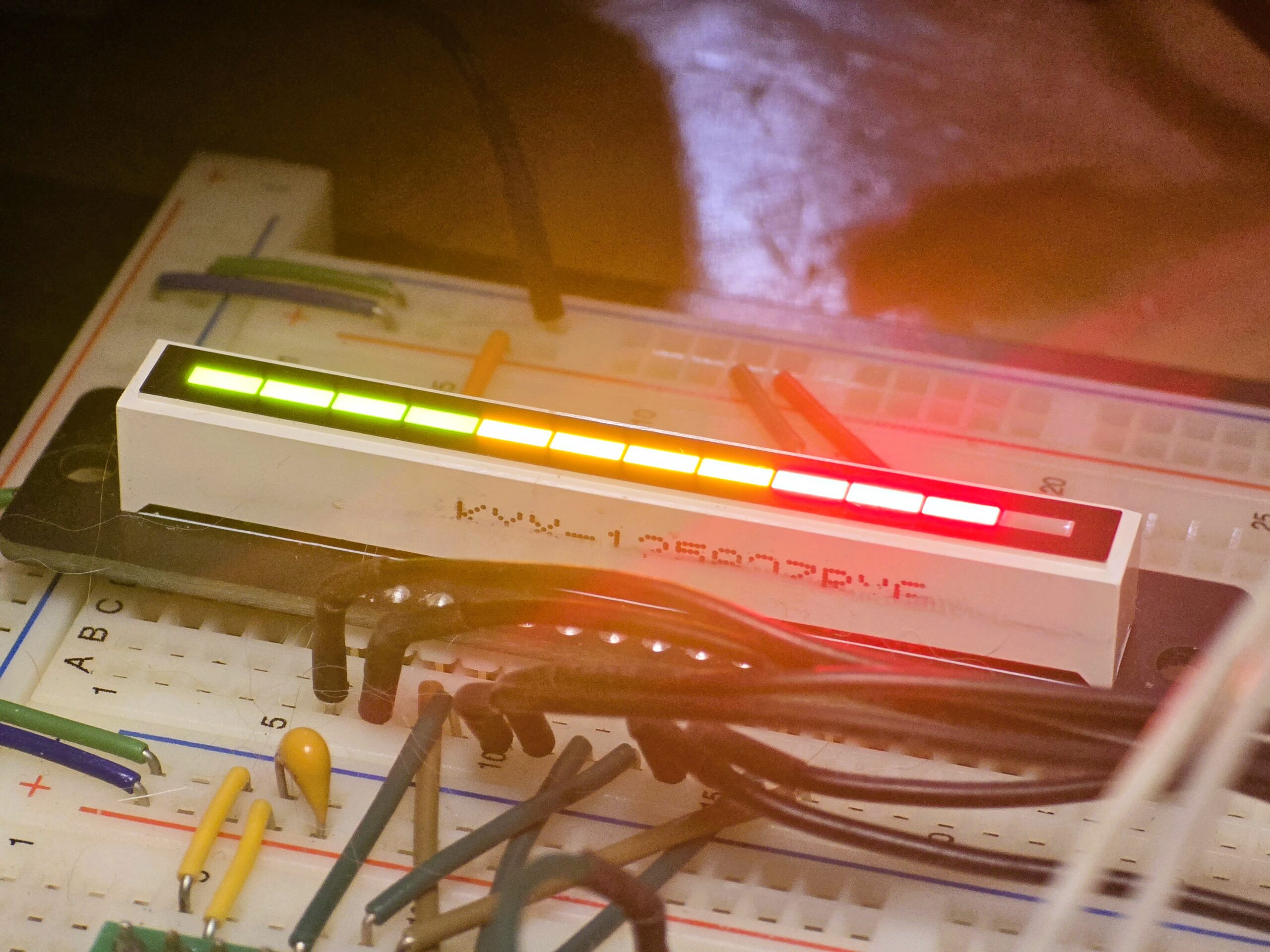

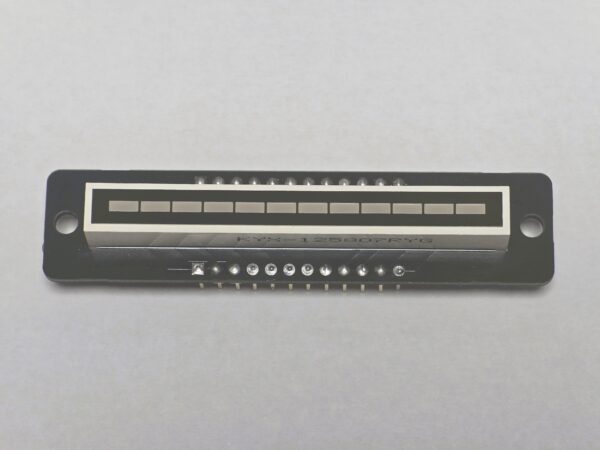

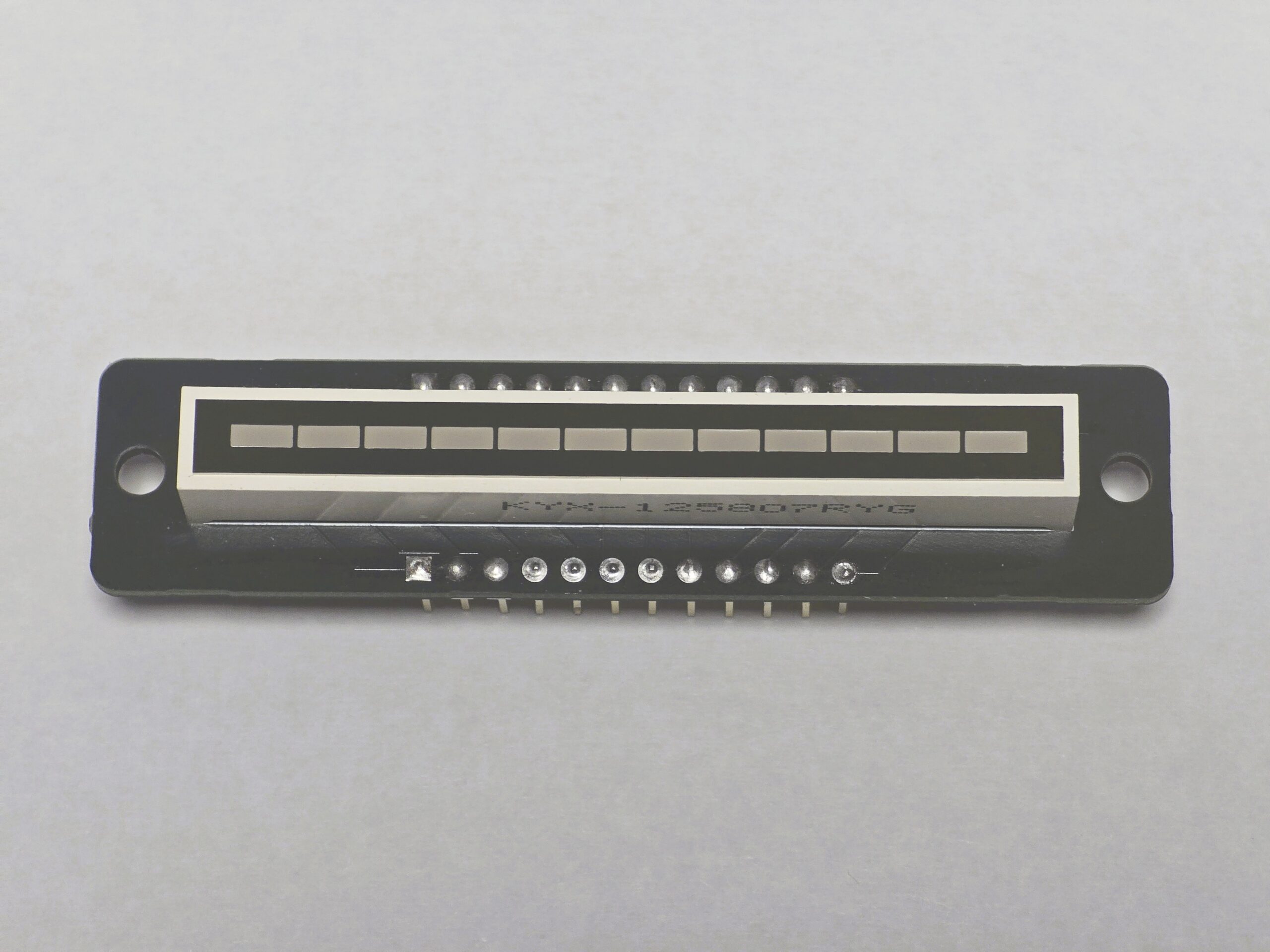

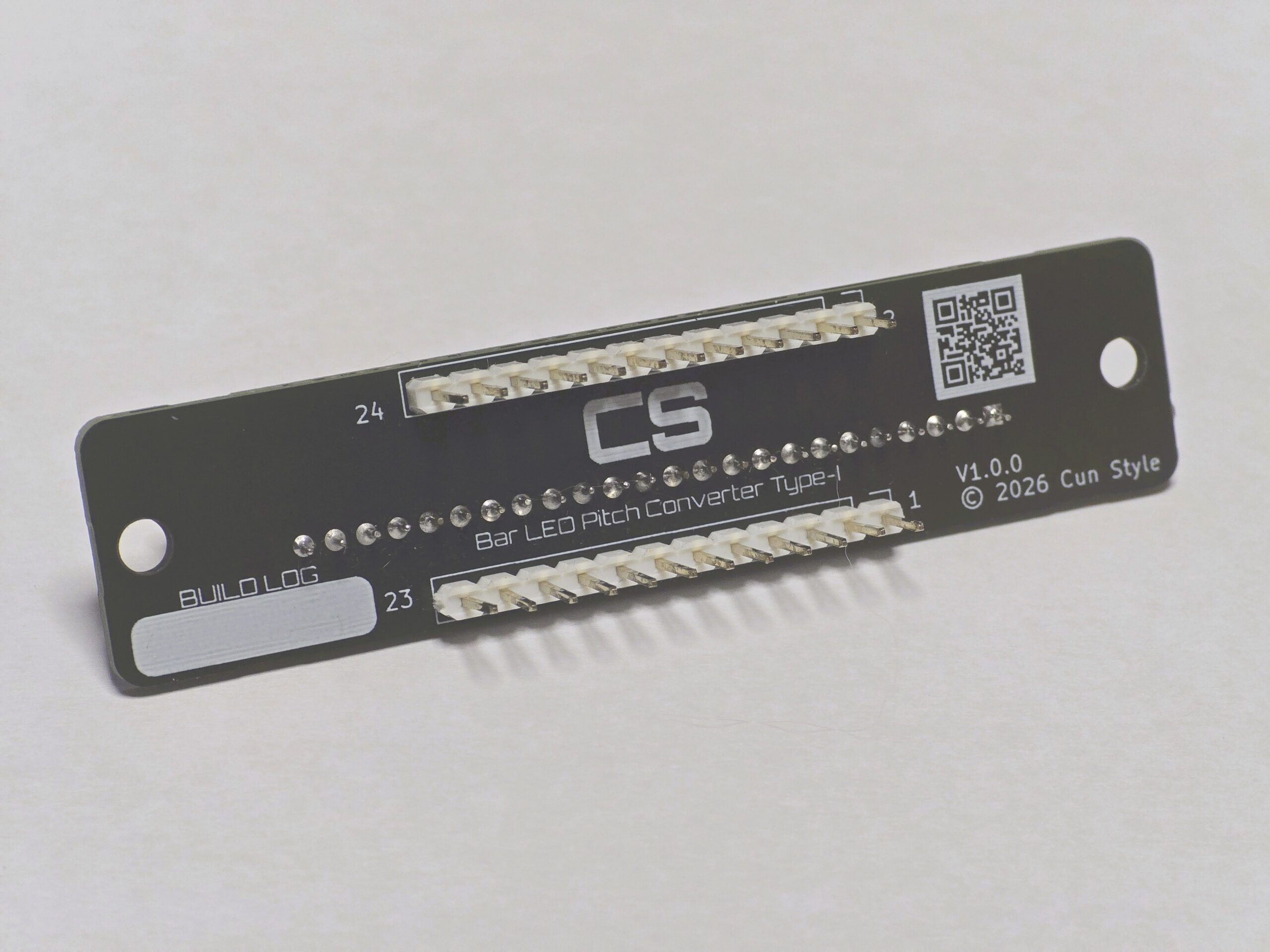

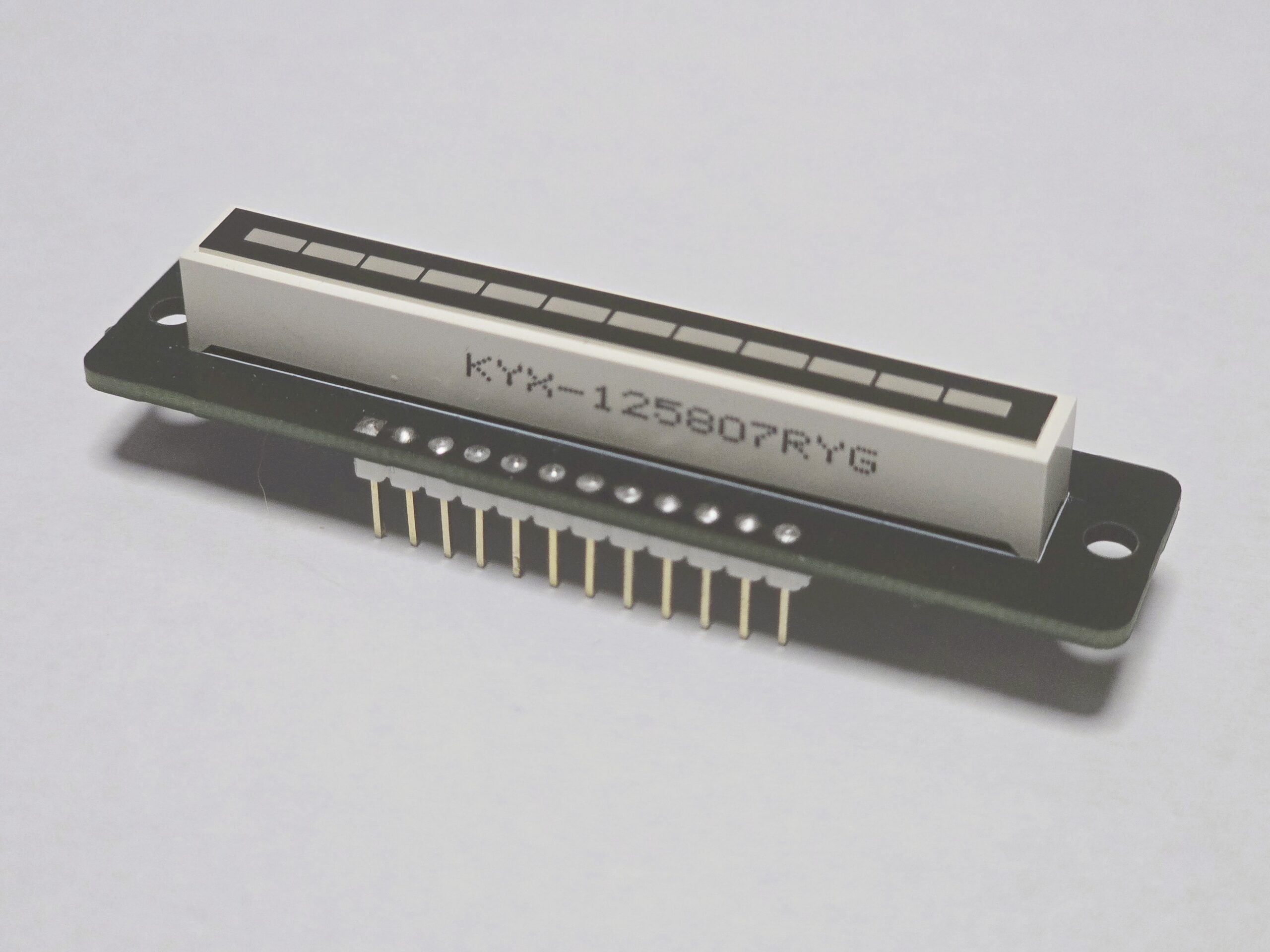

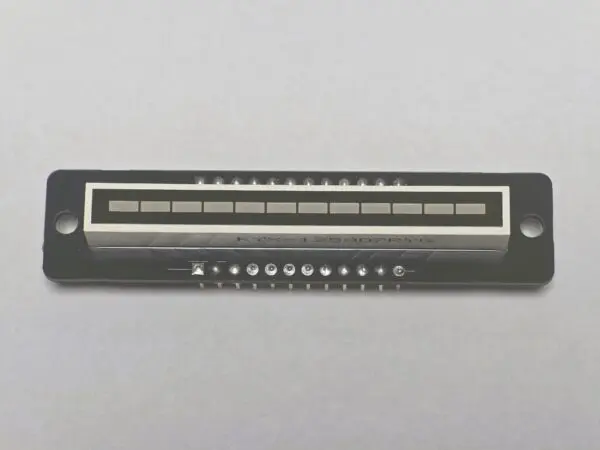

本商品は、2.00 mmピッチから2.54 mmピッチへ変換済みのLEDバーです。ブレッドボードに挿して使用できます。

型番ごとの違い

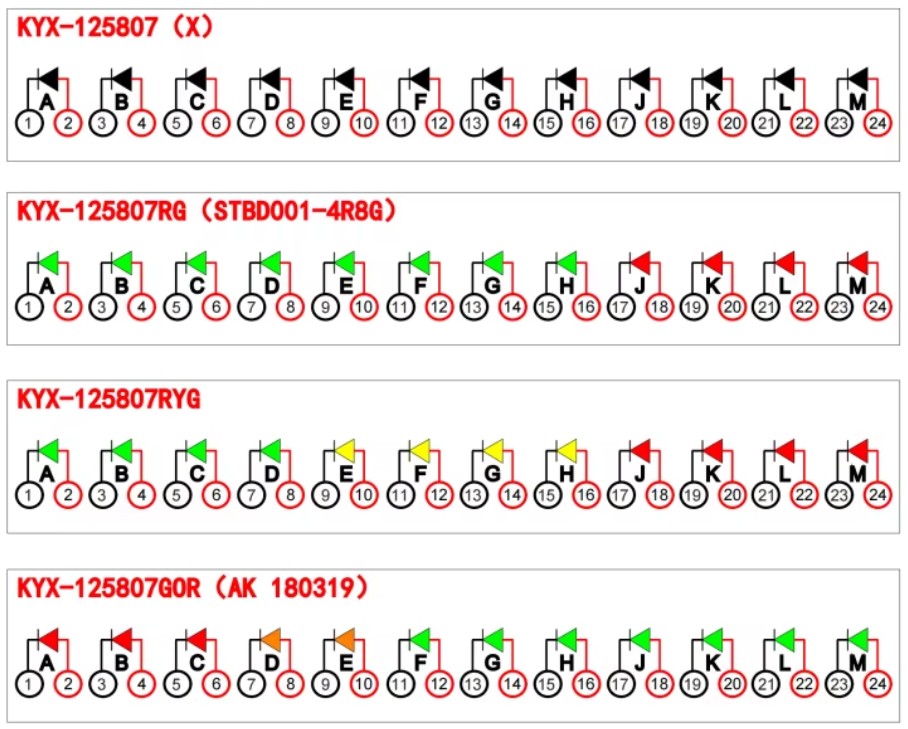

2つの型番は同じ端子構成ですが、端子ごとに割り当てられたLEDの色と数が異なります。ご注文前に型番と配線図をご確認ください。

型番	LED構成	色ごとの端子番号（端子ペア）
KYX-125807RYG	緑4、黄4、赤4	緑：1–2、3–4、5–6、7–8 黄：9–10、11–12、13–14、15–16 赤：17–18、19–20、21–22、23–24
AK 180319	緑7、橙2、赤3	赤：1–2、3–4、5–6 橙：7–8、9–10 緑：11–12、13–14、15–16、17–18、19–20、21–22、23–24

両型番とも端子の構成は共通です。端子番号ごとに割り当てられたLEDの色が異なります。

ご使用前に

LEDの電圧特性は色や個体によって異なります。使用するLEDごとに電圧を測定してからお使いください。1.8～3 Vは全LED共通の保証値や、商品全体の動作電圧を示すものではありません。

同梱品

選択した型番のピッチ変換済みLEDバー本体のみです。その他の部品は付属しません。
