LEVEL INDICATOR / TYPE-I
Type-Iを選ぶ前に。
音と、つなぎ方を確かめる。
左右のLEDバーが、音の強弱をリアルタイムに描く。デスクやクルマでその動きを楽しむために、電源・音声入力・設置場所の3つを確認しましょう。
-
お気に入りに追加お気に入りに追加
現在、このページに表示できるType-Iの商品情報はありません。
販売中の商品一覧へ →CUN STYLE ORIGINAL
眺めるための、
小さな計器。
- 楽しみ方左右のLEDバーで音楽の動きを眺める
- 設置・接続配線が必要。DC 7〜12Vの電源と対応する音声出力を確認
- 表示と操作7つの表示モード、明るさ5段階。前面FUNCTIONボタンで操作
通常はできるだけ早く発送します。ご注文状況により、発送まで2〜3日かかる場合があります。土日祝日も対応しています。
販売状況・購入条件は商品ページでご確認ください。表示価格が販売価格です。消費税は別途加算されません。
購入前に接続ガイドを読む →CHOOSE YOUR CONNECTION
音声出力の方式から、つなぎ方を選ぶ。
設置する場所だけでは、接続できるかどうかは決まりません。お使いのオーディオ機器の仕様と、商品ページの配線図を確認してください。
ライン出力を使う
左右のライン出力と信号GNDを接続します。入力感度は最小から少しずつ調整してください。
ライン入力の配線を確認 →共通GNDのスピーカー出力を使う
共通GND方式に対応。LINとRINを左右チャンネルのプラス側へ接続し、配線図に従ってください。
スピーカー入力の条件を確認 →スピーカーのマイナス側が車体アースと共通でない出力も使用できません。出力方式が不明な場合は、対応するライン出力を使用するか、オーディオ機器の製造元に確認してください。
12Vを超える電圧を加えないでください。配線変更時は電源を切り、通電前に極性と配線位置を確認してください。車両に取り付ける場合は適切な容量のヒューズを使用し、視界や運転操作を妨げない位置に設置してください。
TYPE-I AT A GLANCE
置けるか、使えるか。一覧で確認。
| 用途 | 音楽の強弱を左右のLEDバーで眺めるレベルインジケーター |
|---|---|
| 設置 | 配線作業が必要。取付方法は両面テープ |
| 音声入力 | 2チャンネル、ライン／共通GND方式のスピーカー入力。BTL／フローティング出力は非対応 |
| 表示・操作 | 7モード、明るさ5段階、前面FUNCTIONボタン。最後に使用したモードを保持 |
| 電源 | DC 7〜12V。通常約60mA／最大100mA。逆極性保護なし |
| サイズ | 幅156.4 × 奥行17.6 × 高さ28.4mm |
| 仕上げ | ブラックABS筐体、IRレーザー刻印。外観や動作で気になる点がある場合はお問い合わせください |
| 同梱物 | Type-I本体、接続ケーブル、接続・操作ガイド |
| 別途用意 | ワイヤーストリッパー、圧着工具。必要な配線や接続条件を商品ページで確認してください |
| 到着時の対応 | 輸送中の破損や到着時の動作不良は、到着から7日以内にご連絡ください。誤配線・逆接続・過電圧による破損は保証対象外です |

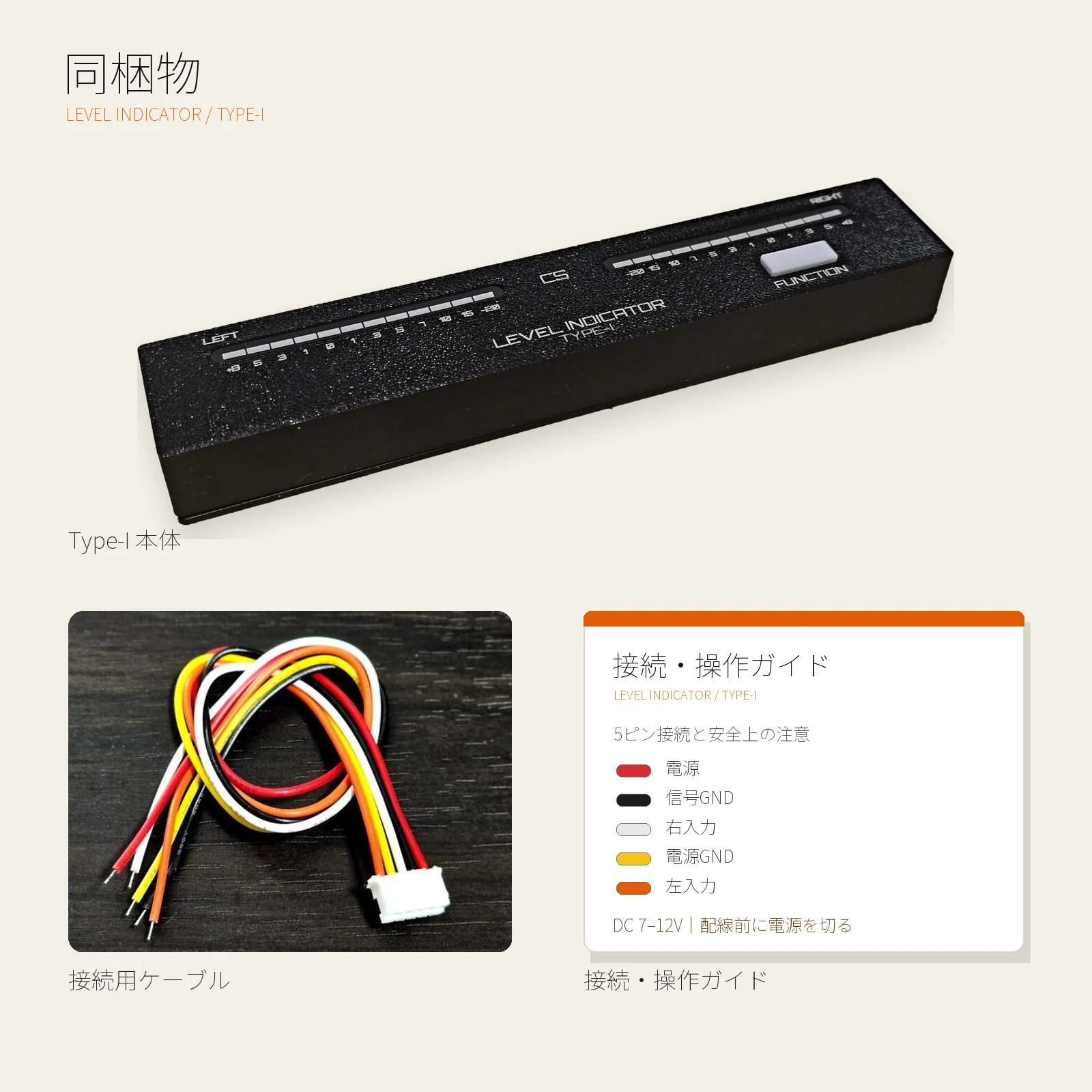

IN THE BOX
届くものを、購入前に。
本体、接続ケーブル、接続・操作ガイドを同梱します。周囲のオーディオ機器やデモ映像内の機器は付属しません。
NEED HELP?
接続に迷ったら、購入前に。
Type-Iをご注文の方へ：発送前のキャンセルを承ります。支払い済みの場合は元の決済方法で返金します。発送後のお客様都合の返品・交換は、未開封・未使用でもお受けしません。初期不良・誤配送・到着時の破損は到着後7日以内にご連絡ください。当店負担で返送いただき、返送品の到着後に交換します。通常の不良品対応は交換のみです（法令に基づく対応を除く）。
商品に関するご相談はお問い合わせへ。購入後のご連絡は、注文メールに記載の連絡先もご利用いただけます。
