LEVEL INDICATOR / TYPE-I
音に反応して、光が走る。
左右のLEDバーが音楽の動きをリアルタイムに描く、Cun Styleオリジナルのレベルインジケーター。80〜90年代の計器感覚を、現代のクルマやデスクへ。
小ロット製作｜発送まで通常2〜3日以内｜DC 7〜12V
WHY TYPE-I
いつもの音に、見る楽しさを。
前面のFUNCTIONボタンで、光の動きを切り替えられます。
車内やデスクの環境に合わせて表示輝度を調整できます。
2チャンネル入力に対応。感度は内部回路で調整できます。
電源を切った後も、最後に使用したモードを保持します。
表面はIRレーザーで刻印し、計器らしい表情に仕上げています。
ANALOG × CLASSIC × DIGITAL
音の強弱を、光の動きとして眺める。

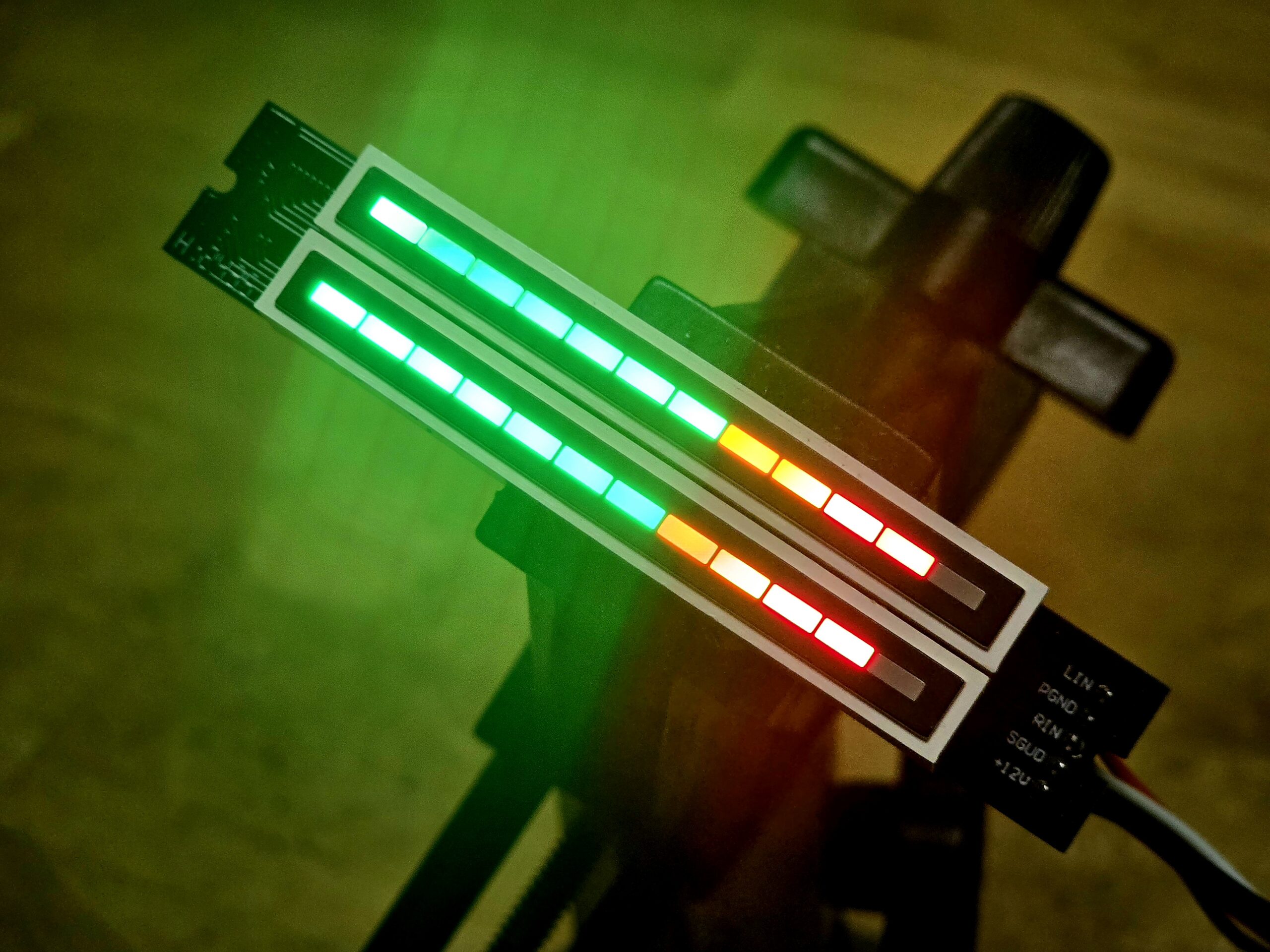

音楽を再生すると、左右のLEDバーが立ち上がり、リズムや強弱を光の動きとして映し出します。
クルマのオーディオ周りに。デスクのキーボードやアンプのそばに。表示を眺めるための計器として、いつもの音にもうひとつの楽しみを加えます。
本体サイズは幅156.4 × 奥行17.6 × 高さ28.4mmです。1DIN周辺などに設置する際も、取付スペースと固定方法を事前にご確認ください。写真は設置例であり、すべての車両への適合を保証するものではありません。
主な仕様
| 電源 | DC 7〜12V |
|---|---|
| 消費電流 | 通常約60mA／最大100mA |
| 音声入力 | 2チャンネル、ラインレベル／スピーカーレベル |
| 表示モード | 7モード |
| 明るさ | 5段階 |
| 操作 | 前面FUNCTIONボタン |
| 設定保持 | 最後に使用したモードを保持 |
| サイズ | 幅156.4 × 奥行17.6 × 高さ28.4mm |
| 筐体 | 3Dプリント製（ブラック） |
| 表面表示 | IRレーザー刻印 |
| 取付方法 | 両面テープ |
| SKU | CS-LM-TYPE-I |
接続できる音声出力
ライン出力
左右のライン出力と信号GNDを接続します。表示感度は最小レベルから少しずつ調整してください。
スピーカー出力
共通GND方式に対応します。LINとRINを左右チャンネルのプラス側へ接続し、下の接続ガイドに従って配線してください。
重要：BTL（ブリッジ接続）、フローティング出力、またはマイナス側が車体アースと共通でない出力には接続しないでください。方式が不明な場合はライン出力を使用するか、機器の製造元へ確認してください。
CONNECT LIGHT ENJOY
音を光に変える接続ガイド

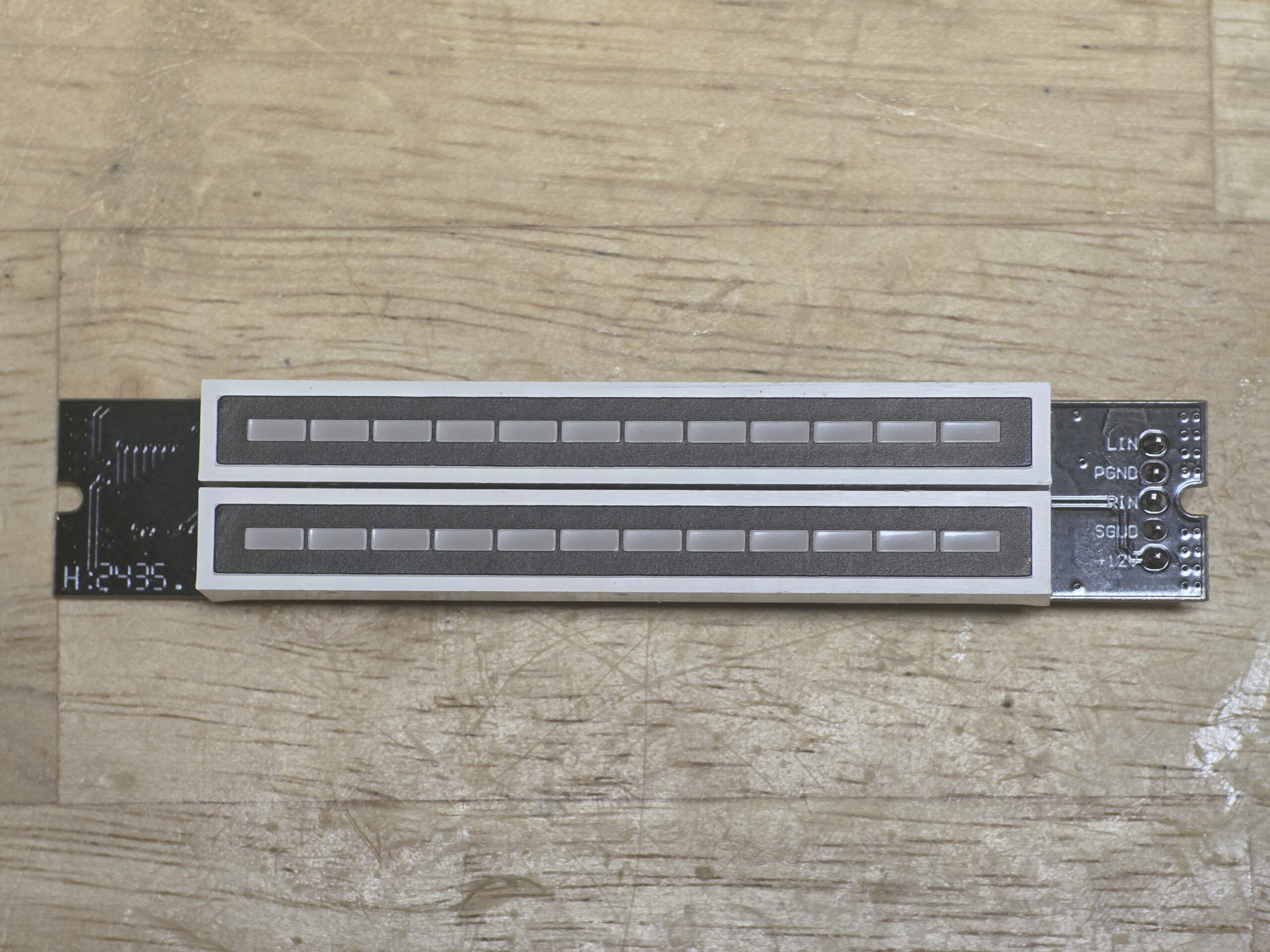

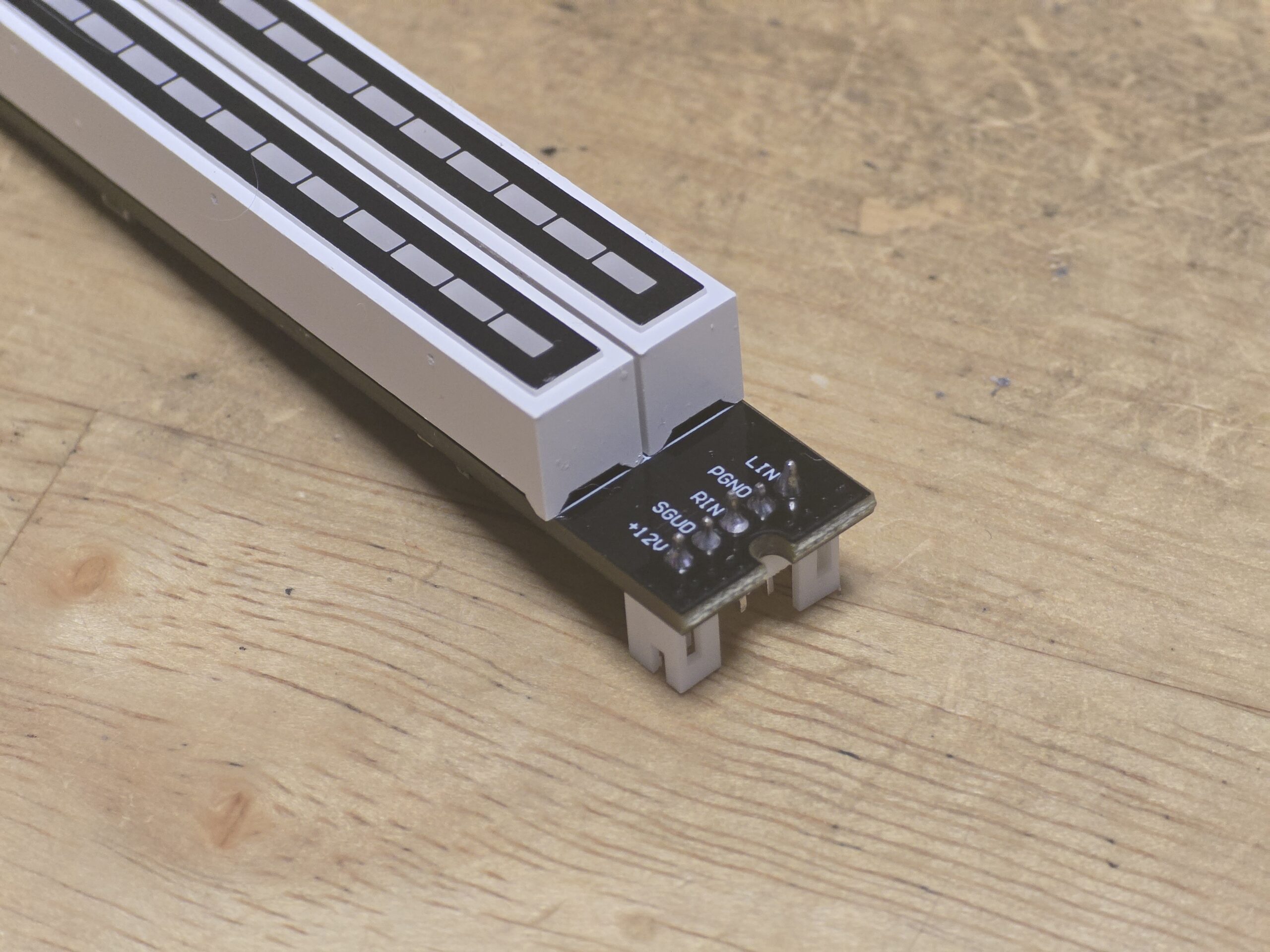

コネクタの爪を上にして、左から1 → 5の順に位置を確認してください。色だけで判断せず、必ずピン位置を確認します。
+12V
SGND
RIN
PGND
LIN
掲載ケーブルの配線色
- 赤：電源プラス（+12V端子。使用電圧はDC 7〜12V）
- 黒：信号GND（SGND）
- 白：右チャンネル入力（RIN）
- 黄：電源GND（PGND）
- 橙：左チャンネル入力（LIN）
ケーブルの色が写真と異なる場合は、色だけで接続せず、ピン位置と接続・操作ガイドを確認してください。
安全上の注意
- 配線や接続を変更する前に、必ず電源を切ってください。
- 本製品には逆極性保護がありません。通電前に極性と配線位置を確認してください。
- 電源電圧はDC 7〜12Vの範囲で使用し、12Vを超える電圧を加えないでください。
- 車両へ取り付ける場合は、適切な容量のヒューズを使用してください。
- 入力感度は最小レベルから調整してください。
- 発熱、異臭、表示の乱れ、ノイズなどの異常がある場合は、直ちに使用を中止してください。
- BTL／フローティング出力には接続しないでください。
商品に含まれるもの
- Type-I本体
- 接続用ケーブル
- 接続・操作ガイド
取付時にご用意ください
- 取付用の両面テープ
- ワイヤーストリッパー
- 圧着工具
- 車両用の適切な容量のヒューズ
MADE IN SMALL BATCHES
小ロットで作り、発送前に確認。
Type-Iは、Cun Styleが企画するオリジナルのレベルインジケーターです。3Dプリント製のブラック筐体を一台ずつ仕上げ、IRレーザーで印字しています。外観や動作で気になる点がある場合はお問い合わせください。
発送前に表示と操作の動作を確認してから梱包します。音と光を楽しむための道具として、一台ずつ仕上げています。
発送・到着時の対応
Type-Iをご注文の方へ：発送前のキャンセルを承ります。支払い済みの場合は元の決済方法で返金します。発送後のお客様都合の返品・交換は、未開封・未使用でもお受けしません。初期不良・誤配送・到着時の破損は到着後7日以内にご連絡ください。当店負担で返送いただき、返送品の到着後に交換します。通常の不良品対応は交換のみです（法令に基づく対応を除く）。
発送：通常はできるだけ早く発送します。ご注文状況により、発送まで2〜3日かかる場合があります。土日祝日も対応しています。
到着時の不具合：配送中の破損、または到着時に動作しない場合は、商品到着後7日以内に、ご注文時のメールに記載された連絡先までお問い合わせください。当店負担でご返送いただき、返送品の到着後に交換します。
誤配線、逆極性、過電圧、改造など、お客様の使用方法に起因する損傷は対象外です。表示価格が販売価格です。消費税は別途加算されません。
よくある質問
ライン出力とスピーカー出力の両方で使えますか？
はい。2チャンネルのラインレベル入力と、共通GND方式のスピーカーレベル入力に対応します。BTL／フローティング出力には接続しないでください。
表示が大きく振れすぎる、またはほとんど動きません。
内部の表示感度を最小レベルから少しずつ調整してください。接続先の音量によって表示レベルは変わります。
電源を切ると表示モードは戻りますか？
最後に使用したモードを保持し、次回起動時に復元します。
車に取り付けられますか？
DC 7〜12Vの範囲で使用できます。極性を確認し、適切な容量のヒューズを使用してください。BTL／フローティング出力には接続しないでください。
発送までどれくらいかかりますか？
通常はできるだけ早く発送しますが、ご注文状況により2〜3日かかる場合があります。土日祝日も対応しています。
